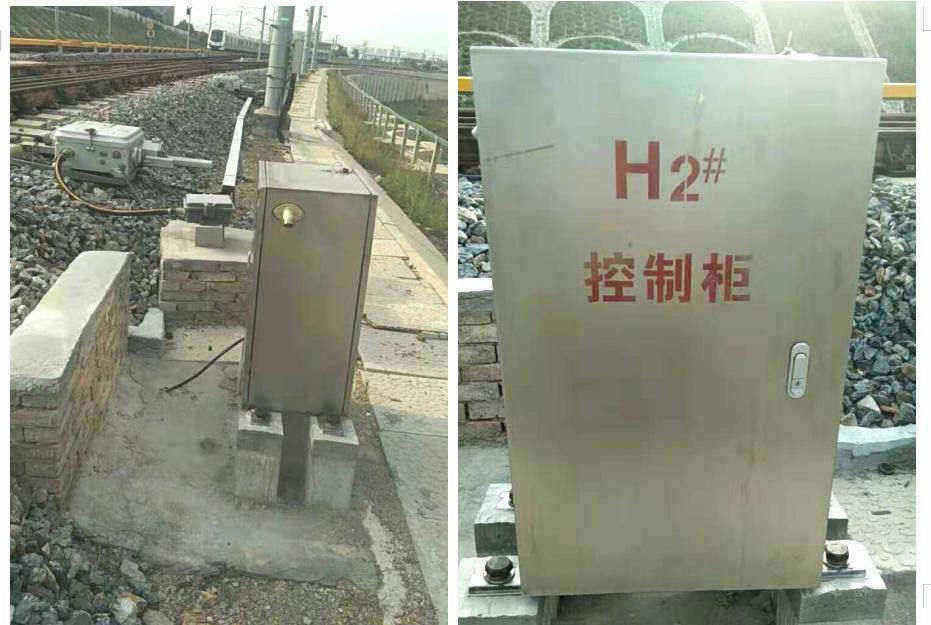

电液转辙机非连锁控制柜

    本机柜是一个单体，不与站台信号楼联锁的道岔转换控制设备。主要解决现场没有信号楼控制系统，采用电液转辙机完成道岔正位反位的转换，替换人工操作，避免人工误操作，同时还可以通过信号回路，把信号传送给非联锁机柜，判断道岔转换是否到位完全密贴。

    道岔表示显示方式，符合《铁路技术管理规定》第347条。适用机车停车场、列车车厢试验基地、机务折返点、机车维修工区，以及煤矿和港口道岔转换等不频繁的偏远地方。

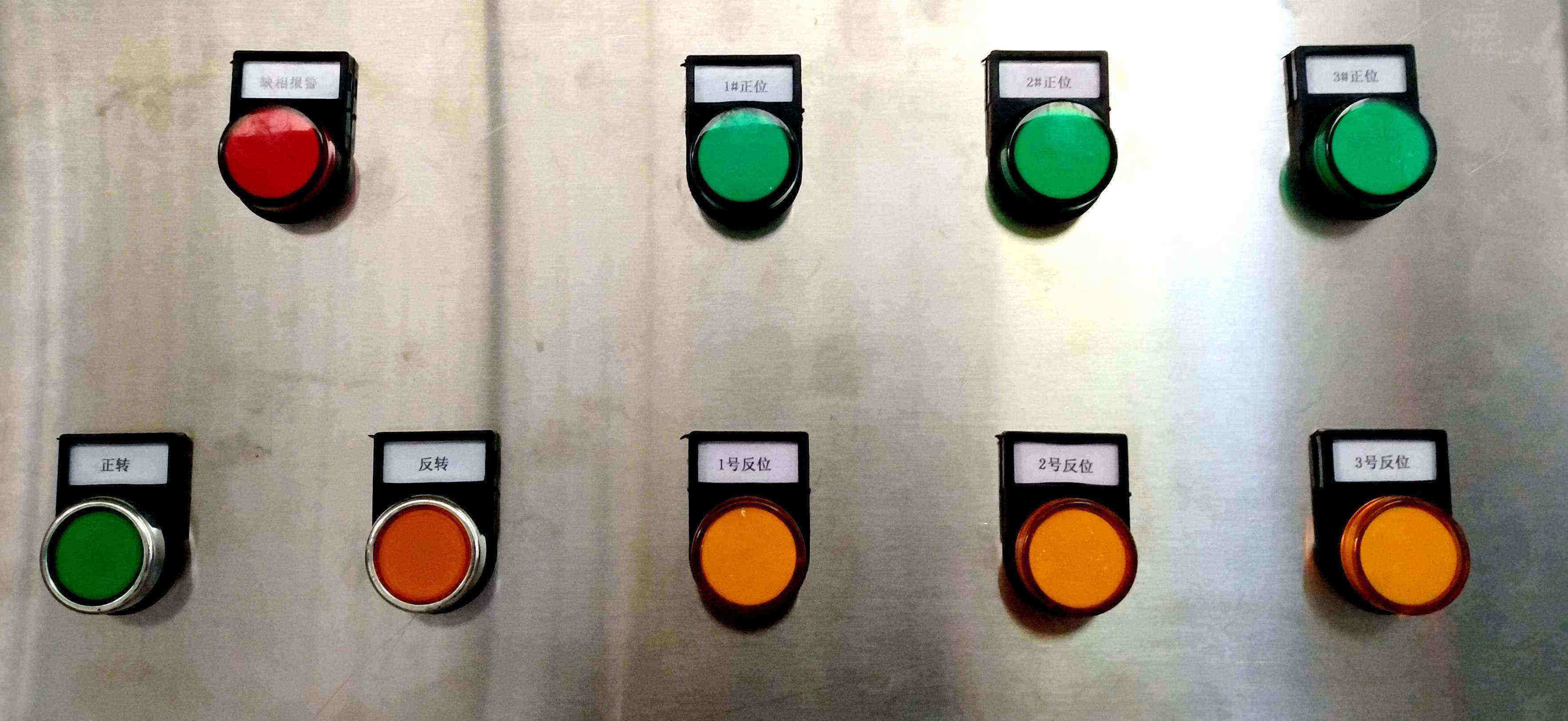

>    电路原理简单阐述，外网引入交流380V电源，通过机柜总开关传送给三项稳压器，再传给接触器，通过接触器接点把控制继电器接通把电源输送到ZYJ7转辙机和副机上，再通过转辙机的信号接点，把信号传送到机柜上，机柜信号继电器工作，面板指示灯亮起，表示道岔完全密贴，完成整个道岔转换过程。如果车站站场是多点牵引的道岔，可根据客户要求，设计出多点牵引的控制柜，目前我公司在中车大连机车车辆有限公司投入的产品是两点牵引。
