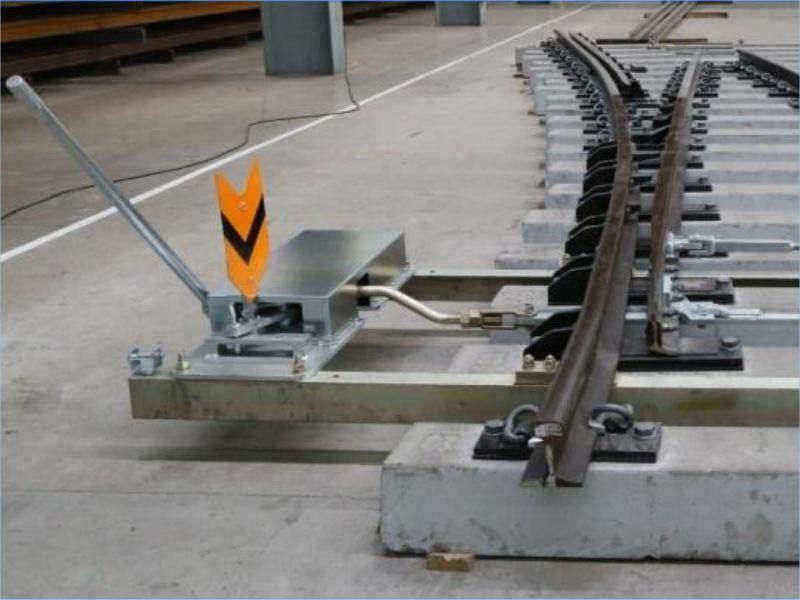

可挤型手动道岔转换器（手动弹簧扳道器转换装置）

一、概述

    1、BDQZ2019手动扳道器道岔转换装置适用于过岔速度不高、又无需纳入调度集中、车站联锁系统的道岔。分为可挤型和不可挤型两种。两种区别在于可挤型手动扳道器适用于容易发生“挤岔故障”工况下的道岔，一旦挤岔不会损坏设备及道岔。不可挤型 手动扳道器增加了锁闭销来实现锁闭功能，以防止由于其他外力所造成的道岔位移。本道岔转换装置为公司专利产品。实用新型专利ZL202020771502.5。

    2、本道岔转换装置以弹簧的张力来实现道岔转换到定、反位，并将其保持在定、反位的位置。内部采用齿轮结构，减小传动阻力，有利于挤岔时传动顺畅。站在道岔转换设备外侧面向道岔，当手柄扳至左侧时为道岔近段尖轨密贴，当手柄扳至右侧时道岔远段尖轨密贴。

    3、本道岔转换装置扳动手柄为可拆卸式，当道岔转换操作完毕后可将手柄拆卸下来，放置指定位置，避免挤岔时由于手柄摆动发生安全事故。

    4、本道岔转换装置设有锁闭孔位置，当道岔为不可挤时，将锁闭销插入锁闭孔对道岔进行锁闭。不插入锁闭销该道岔即为可挤。

    5、可以利用托板和角钢任意安装在砼枕和木枕上。

    6、本道岔转换装置操作简单，只需推动BDQZ2019型可挤（不可挤）手动道岔转换装置手柄，从一端推到另一端推即可完成道岔转换，由弹簧张力保持定位。

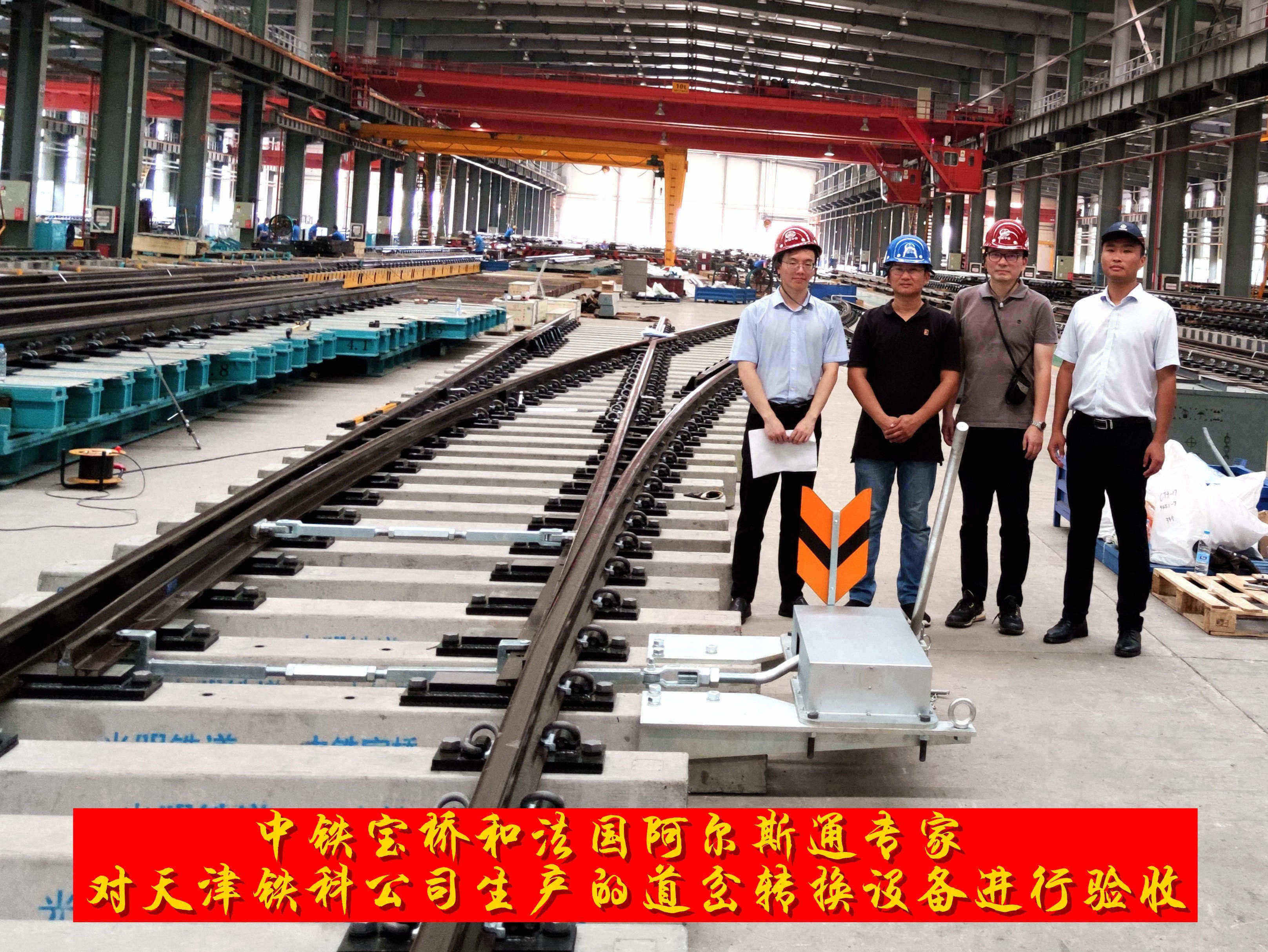

    8、本道岔转换装置通过了法国阿尔斯通集团公司的验收。

二、技术参数

    道岔牵引点处动程：≤130mm

    道岔转换阻力：≤2500N(255kgf)

    道岔允许通过速度：直向：30km/h；

    侧向：15km/h；挤岔时（可挤型）：15km/h。

    手动扳道器操作力：≤500N

    手动扳道器调整范围：±10%

    手动扳道器最大转换力：≤2500N
